Οι επαφές Peltier είναι μικρές θαυμαστές συσκευές που μοιάζουν με μεγάλες
τσίχλες και χρησιμοποιούν ηλεκτρικό ρεύμα και ημιαγωγούς για να μεταφέρουν θερμότητα
προς τη μια όψη της συσκευής ψύχοντας αντίστοιχα την άλλη.
Μια τυπική εφαρμογή τους είναι για να ψύχουν
επιτραπέζιους υπολογιστές στους οποίους έχουμε επιταχύνει τον ρυθμό λειτουργίας τους
ώστε να σπρώξουμε τις επιδόσεις τους στα άκρα. Με τον τρόπο αυτό βέβαια θερμαίνονται
περισσότερο από το επιτρεπτό και γι αυτό όσοι αρέσκονται στους "πειραγμένους"
υπολογιστές χρησιμοποιούν ψυκτικά με επαφές Peltier ώστε να προφυλλάσσεται ο
επεξεργαστής από υπερθέρμανση.
Αν δεν είμαστε όμως από τους φανατικούς παίκτες παιχνιδιών του υπολογιστή
ώστε να χρειαζόμαστε όλο και μεγαλύτερη ταχύτητα, αλλά μας αρέσουν οι ερασιτεχνικές
κατασκευές, μπορούμε να χρησιμοποιήσουμε τις επαφές Peltier σε μια άλλη πιο κοινή
εφαρμογή τους που θα μας δώσει και την ικανοποίηση της ιδιόχειρης κατασκευής. Τι θα
μπορούσαμε άραγε να ψύξουμε με αυτές;
Χμμμ ... μπύρα ή ίσως κάποιο άλλο αγαπημένο μας αναψυκτικό. Για να δουλέψει
χρειάζεται τροφοδοσία 12 Volts συνεχούς τάσης. Στο σπίτι αυτή εξασφαλίζεται με 12 βολτο
τροφοδοτικό αλλά στο αυτοκίνητο την έχουμε έτοιμη αν χρησιμοποιήσουμε π.χ. τον αναπτήρα
του αυτοκινήτου που μας παρέχει ακριβώς την απαιτούμενη τάση. Με την κατασκευή αυτή
μπορούμε να έχουμε ,ια μικρή συσκευή ψύξης που θα μας κρατήσει κρύο το αγαπημένο μας
αναψυκτικό απεριόριστα.
Μερικοί βέβαια θα πουν: Γιατί να φτιάξουμε κάτι τέτοιο αφού στο εμπόριο κυκλοφορούν
ψυγειάκια αυτοκινήτου που ψύχουν ολόκληρες συσκευασίες από αναψυκτικά ή τρόφιμα; Αν
βέβαια είσαστε ο τύπος που δεν έχει το μεράκι της ιδιοκατασκευής αλλά αγοράζει έτοιμο το
κάθε τι, τότε τέτοια ζητήματα δεν σας αφορούν. Αν είσαστε όμως ο τύπος του
"κατσαβιδάκια", τότε μια τέτοια ιδιοκατασκεύη θα σας γεμίσει με χαρά αφού θα είναι δικό
σας δημιούργημα.
Στη συνέχεια θα βρείτε τις βασικές οδηγίες αλλά και προτεινόμενες τροποποιήσεις αν
θέλετε.
ΥΛΙΚΑ ΠΟΥ ΘΑ ΧΡΕΙΑΣΤΟΥΝ
 Μία 12-volt επαφή
Peltier * (λέγεται επίσης και θερμοηλεκτρικό στοιχείο)
Δοχείο-θήκη που να
ταιριάζει μέσα του το κουτάκι του αναψυκτικού. Θα είναι ο ψυκτικός σας θάλαμος.
Βύσμα που να ταιριάζει
στην υποδοχή του αναπτήρα αυτοκινήτου με ασφάλεια των 5 Α
Ένα περίπου μέτρο
διπλού καλωδίου, μονωμένου εξωτερικά
Μικρό 12-V
ανεμιστηράκι για CPU με τον θερμοαπαγωγό του
ένα τετράγωνο
αλουμινόχαρτο πλευράς περίπου 40 cm
Εποξική ασημόκόλα
Μονωτική ταινία
Πλαστικοί σφιγκτήρες

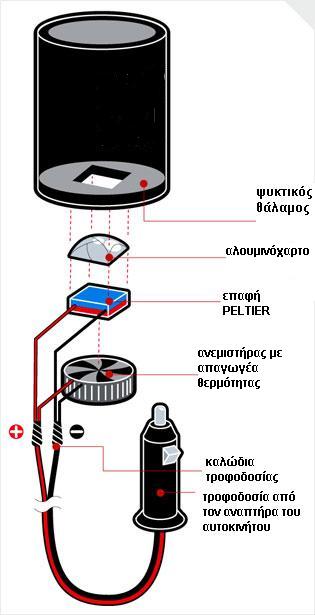

ΚΑΤΑΣΚΕΥΗ ΤΟΥ ΨΥΚΤΙΚΟΥ
(1) Κάντε το αλουμινόχαρτο μπαλίτσα που να ταιριάζει όσο γίνεται καλύτερα στο καμπύλο
μέρος του πάτου ενός κουτιού αναψυκτικού.
(2) Συνδέστε προσωρινά το θερμοστοιχείο Peltier στην υποδοχή του αναπτήρα του
αυτοκινήτου και τροφοδοτείστε το για να διαπιστώσετε ποια είναι η κρύα και ποια η θερμή
πλευρά.
(3) Κάντε όσο πιο επίπεδη μπορείτε την εξωτερική πλευρά του αλουμινόχαρτου και κολλήστε
την με την ψυχρή πλευρά του στοιχείου Peltier χρησιμοποιώντας εποξική κόλλα με βάση
ασήμι.
(4) Κολλήστε με κολλητήρι και καλάϊ τα σύρματα στο βύσμα που θα προσαρμόζεται στην
υποδοχή του αναπτήρα, και αφού προσαρμόσετε το μήκος σύρματος που θέλετε, συνδέστε το
άλλο άκρο τους στην επαφή Peltier. Το (+) στο κόκκινο σύρμα της επαφής και το (-) στο
μαύρο σύρμα της Peltier.
(5) Χρησιμοποιείστε την εποξική ασημόκολλα για να κολλήσετε τον θερμοαπαγωγό του
ανεμιστήρα με τη θερμή πλευρά του στοιχείου Peltier (ο ανεμιστήρας θα σπρώχνει τον αέρα
προς τα κάτω.) Περιμένετε να στεγνώσει η κόλλα και ύστερα συνδέστε τους ακροδέκτες του
ανεμιστήρα παράλληλα με τους ακροδέκτες της επαφής Peltier 9κόκκινο με κόκκινο και μαύρο
με μαύρο). Καλύψτε με μονωτική ταινία τις συνδέσεις.
(6) Ανοίξτε μια τρύπα στον πάτο του εξωτερικού κουτιού, τόση ώστε να ταιριάζει η
μπαλίτσα του αλουμινόχαρτου. Σπρώξτε τη μπαλίτσα του αλουμινόχαρτου αρκετά μέσα στο
εξωτερικό κουτί (ψυκτικό θάλαμο), ώστε να εφάπτεται καλά με τον πάτο του κουτιού του
αναψυκτικού που προορίζεται να ψύχει στο εσωτερικού του ψυκτικού θαλάμου. Το κουτί του
αναψυκτικού εννοείται ότι θα μπαίνει μέσα στο εξωτερικό το οποίο χρησιμεύει ως θήκη του.
Ανοίξτε δύο μικρές τρύπες στο εξωτερικό κουτί-θήκη κοντά στον πάτο του και συγκρατείστε
τη συσκευή που φτιάξατε με τους σφιγκτήρες.
ΤΡΟΠΟΠΟΙΗΣΕΙΣ:
Μπορείτε να ψύξετε την παράπλευρη επιφάνεια του κουτιού του αναψυκτικού αντί για τον
πάτο του. Απλά δώστε στο αλουμινόχαρτο το καμπύλο σχήμα του κουτιού και ανοίξτε μια
τρύπα στα πλευρά του δοχείου-θήκης για να συγκρατείται η ψυκτική συσκευή.
Μπορείτε να δοκιμάσετε συνδυασμό από επαφές Peltier για να αυξήσετε την ψυκτική
ικανότητα. Θα χρειαστείτε τώρα ασφάλεια των 10 Α και πρέπει να σιγουρευτείτε ότι όλα
μαζί τα θερμοστοιχεία δεν ξεπερνούν σε ισχύ τα 100 Watt.
|
