Τι είναι το μικροσκόπιο ατομικής δύναμης;

Συχνές ερωτήσεις, Μάιος 2003

Το μικροσκόπιο ατομικής δύναμης (AFM), μας δίνει εικόνες των ατόμων που βρίσκονται πάνω σε μια επιφάνεια ή μέσα σ' αυτήν.

Το  AFM δουλεύει στηριζόμενο στη σάρωση που εκτελεί μια λεπτή κεραμική ή από ημιαγώγιμο υλικό βελόνα, πάνω από μια επιφάνεια, κατά τον ίδιο περίπου τρόπο που η βελόνα ενός πικάπ σαρώνει τα αυλάκια ενός δίσκου βινυλίου.

Η αιχμή της βελόνας τοποθετείται στην άκρη ενός μοχλοβραχίονα που μπορεί να ταλαντεύεται ενώ είναι στερεωμένος στο άλλο άκρο, όπως περίπου ένας βατήρας καταδύσεων.

Καθώς η ακίδα έλκεται ή απωθείται από την επιφάνεια που σαρώνει, ο μοχλοβραχίονας αυτός αποκλίνει. Το μέγεθος της απόκλισης καταγράφεται από μια δέσμη λέιζερ η οποία ανακλάται σε αμβλεία γωνία από το άκρο του μοχλοβραχίονα που ταλαντώνεται. Το γράφημα της απόκλισης της δέσμης λέιζερ σε σχέση με τη θέση της ακίδας πάνω στην επιφάνεια του δείγματος, μας δίνει την ανάλυση της επιφάνειας σε όρη και κοιλάδες που περιέχει αυτή. Μας δίνει δηλαδή τη μορφολογία της επιφάνειας.

Το AFM μπορεί να δουλέψει με την ακίδα σε επαφή με το δείγμα, είτε με την ακίδα να χτυπά ελαφρά την επιφάνεια όπως περίπου κάνουν οι τυφλοί με τα μπαστούνια τους. Τότε καταγράφονται οι μεταβολές που παρατηρούνται ως προς τη σκληρότητα της επιφάνειας ή ως προς την τάση προσκόλλησης της ακίδας στην επιφάνεια.

Με τη μέθοδο της μικροσκοπίας ατομικής δύναμης, πετυχαίνουμε διακριτική ικανότητα επί της επιφανείας από Angrstroms μέχρι μερικά μικρά του μέτρου. Η ακτίνα της ακίδας είναι της τάξης των 20 νανομέτρων. Η δύναμη που ασκείται μεταξύ ακίδας και επιφάνειας είναι της τάξης των 10^-11 έως 10^-6 Ν.

Άλλες παραλλαγές της μεθόδου είναι:
Η μέθοδος μαγνητικής δύναμης, κατά την οποία η ακίδα είναι μαγνητική και έτσι οπτικοποιούνται οι μαγνητικές περιοχές του δείγματος.
Η μέθοδος ηλεκτρικής δύναμης, κατά την οποία η ακίδα είναι φορτισμένη, και έτσι εντοπίζονται και καταγράφονται οι μεταβολές ως προς το φορτίο της επιφάνειας.

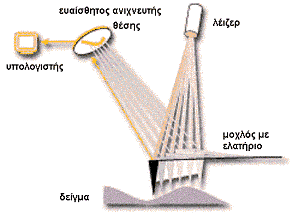

Τυπική μορφή ενός μικροσκοπίου ατομικής δύναμης
